Guide de montage complet
⚠️ Ne jamais regarder le soleil, Risque de lésions oculaires graves et irréversibles.
Notice de montage
Instructions détaillées pour assembler votre lunette Lumi

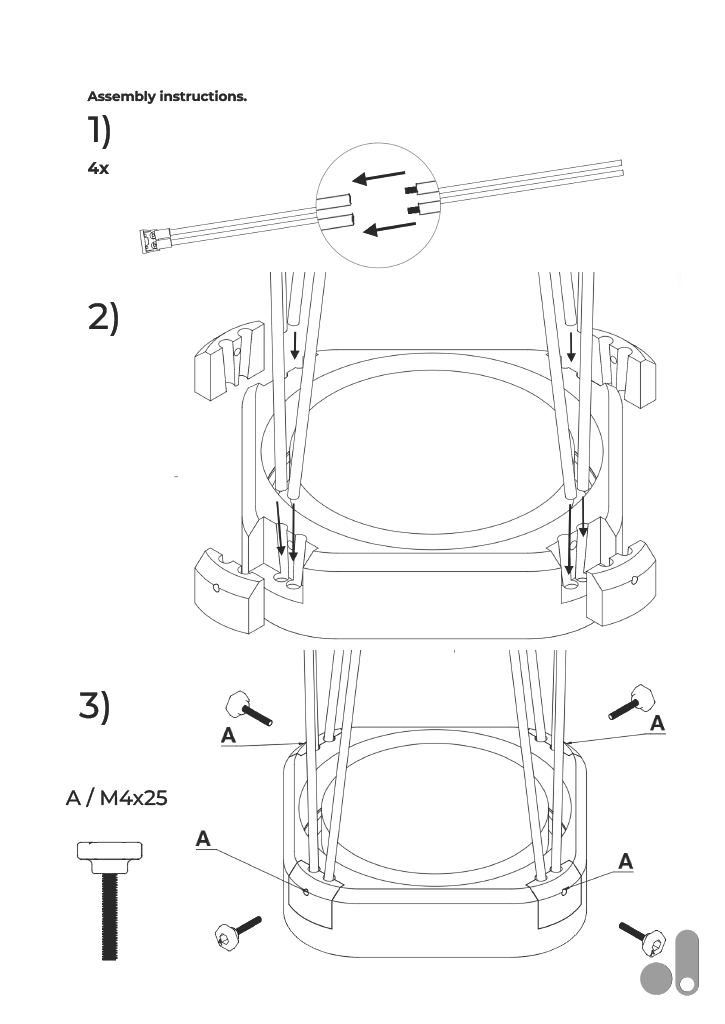

Fixer l'ensemble avec les 4 vis A (M4x25) pour maintenir la structure.

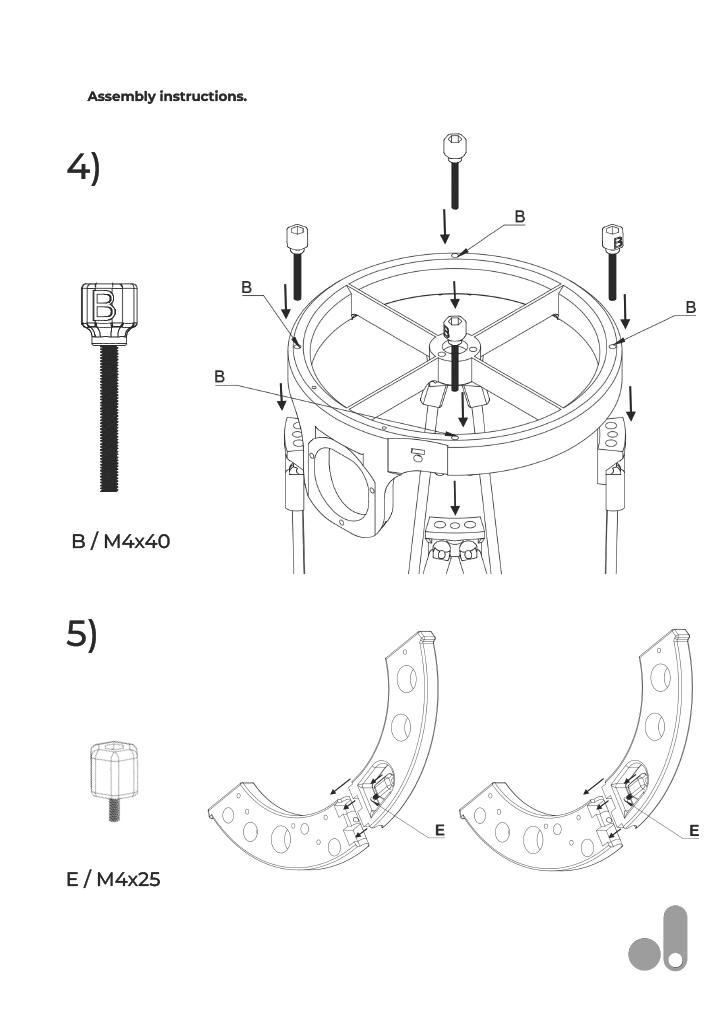

Fixer le miroir primaire sur son support avec les vis B (M4x40).
Assembler les deux demi-cercles (arcs) avec les vis E (M4x25).

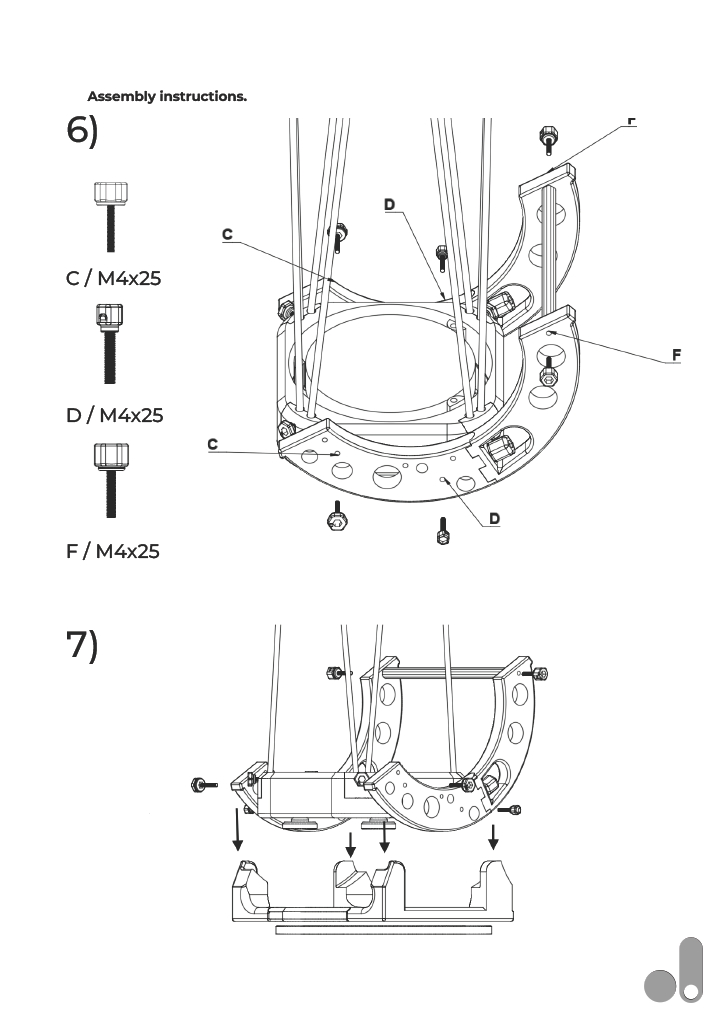

Assembler le porte-oculaire et fixer les arcs sur la structure avec les vis C, D et F (M4x25).
Positionner l'ensemble sur la base Dobson (monture altazimutale).

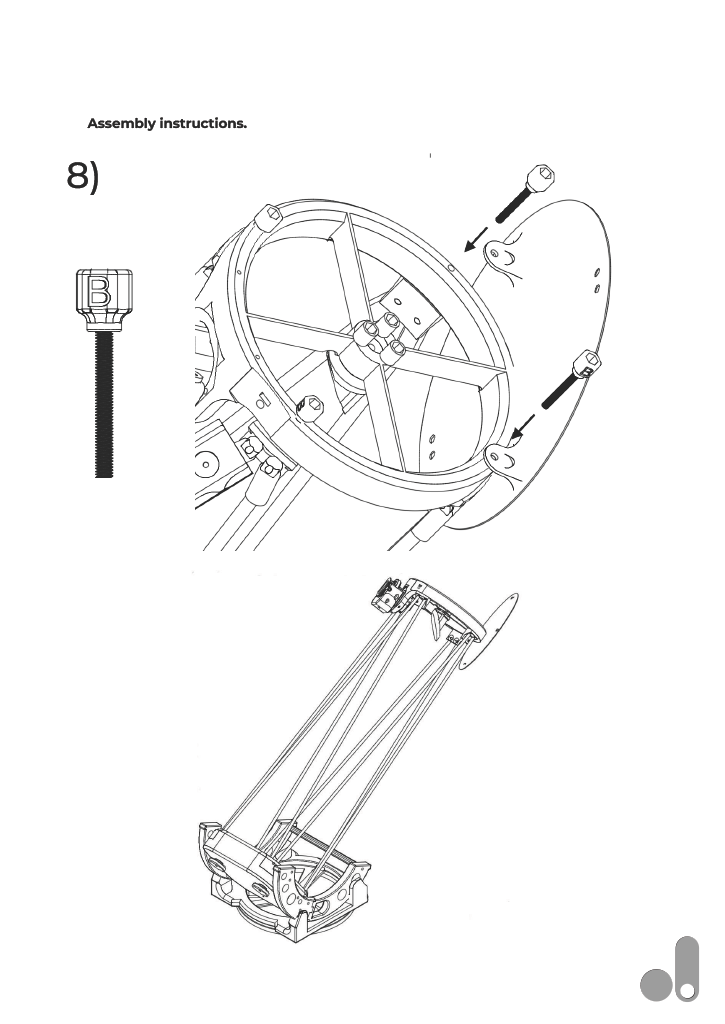

Fixer définitivement le miroir primaire. Votre télescope Smallest est prêt pour l'observation !
Retirer ou ajouter un miroir dans le barillet
Instructions détaillées pour assembler votre lunette Lumi

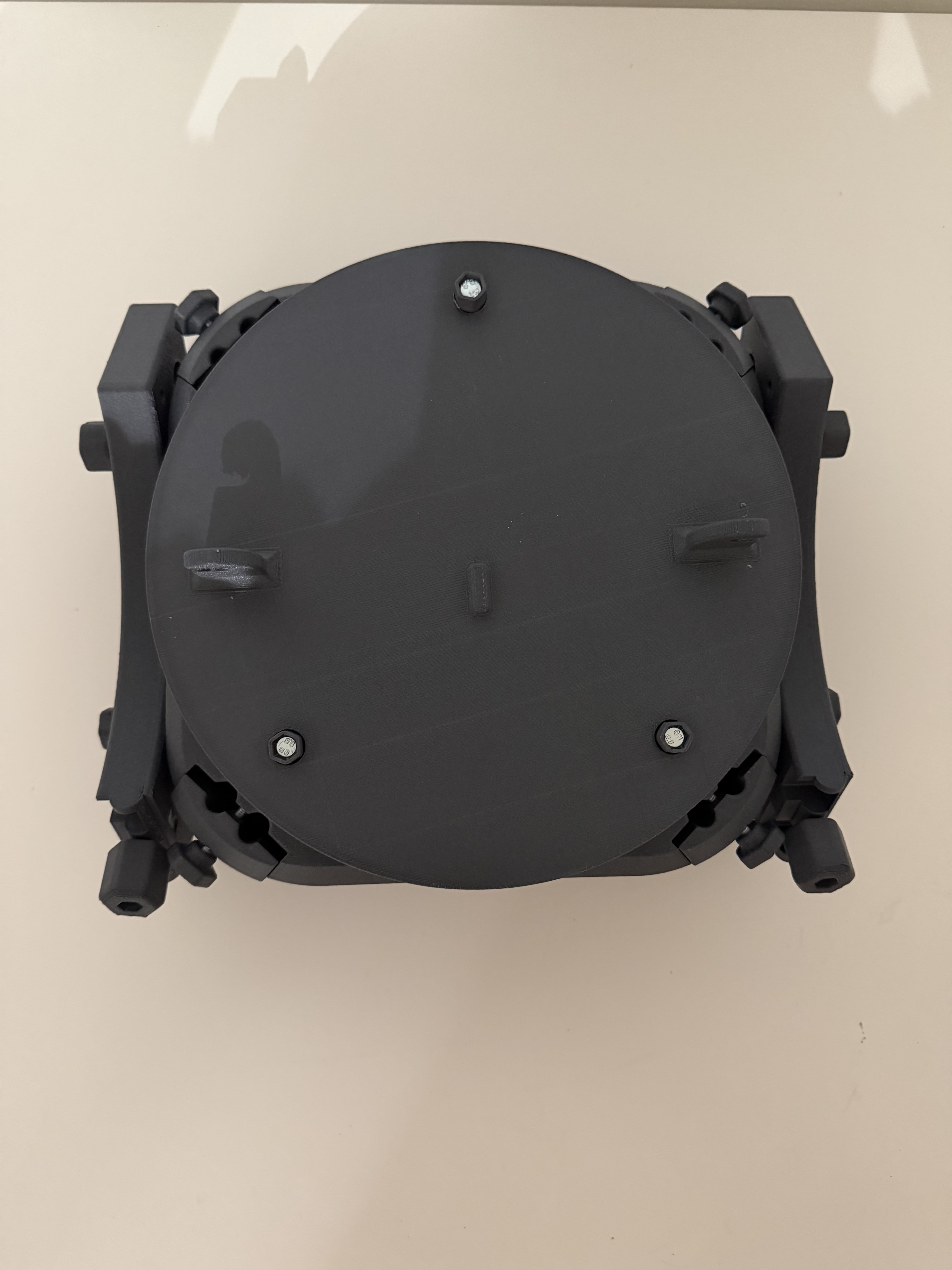

Retirer le pare-lumière.

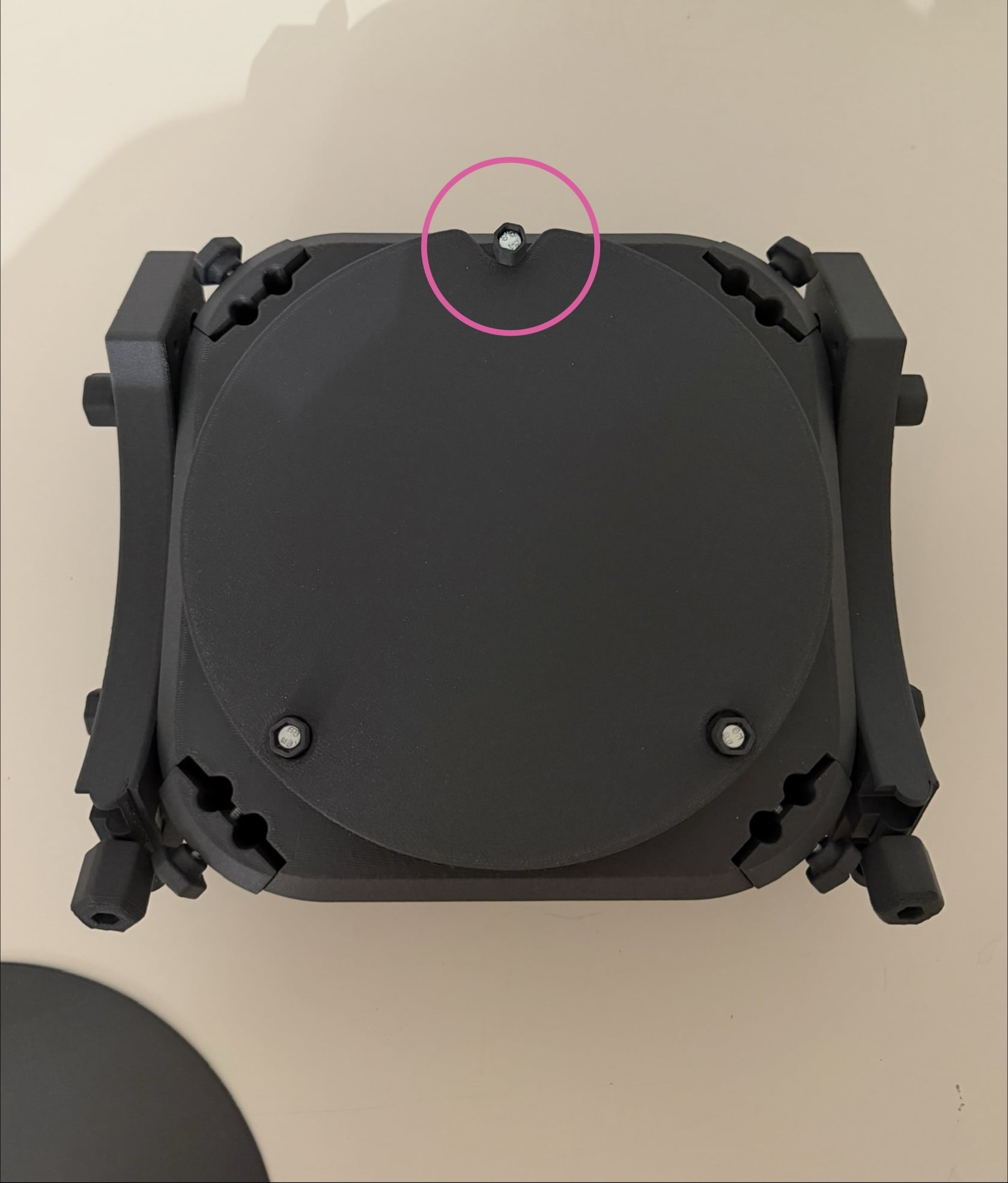

Retirer la vis supérieure pour pouvoir retirer l'écran de protection du miroir primaire.

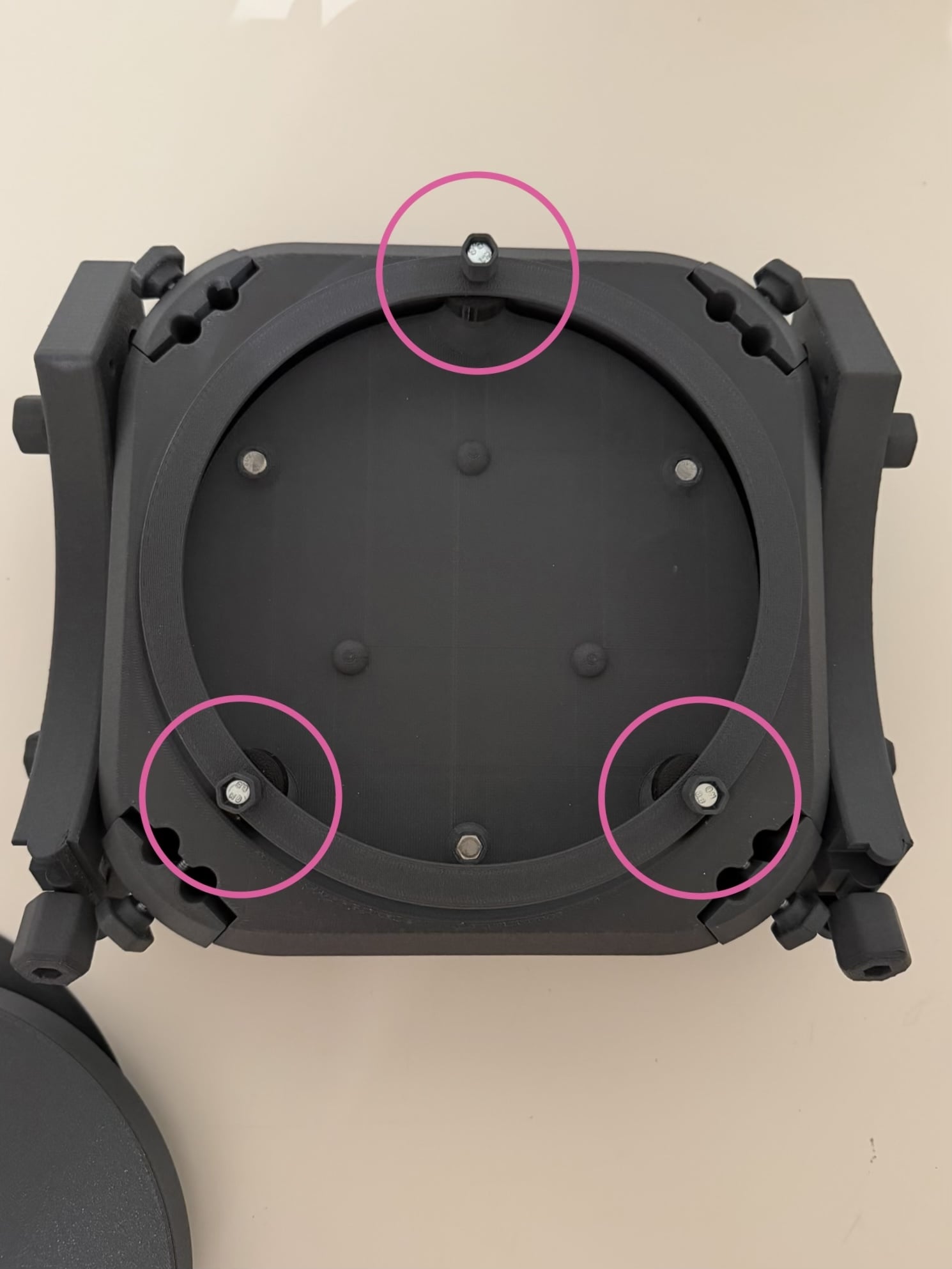

Retirer l'ensemble des 3 vis indiquées par le cercle rose, puis retirer le masque de chanfrein et les 3 patins antichute noirs. Vous pouvez alors placer le miroir.
⚠️ Attention : ne pas trop serrer les vis, elles doivent être à peine en contact, cela peut déformer l'optique et créer de l'astigmatisme.
Assembly in 4 minutes
Discover the simplicity of the Smallest: from transport to observation in less than 4 minutes. No tools required, intuitive assembly to quickly enjoy the starry sky.
Vous avez besoin de voyager ? Le leste est amovible.
Pour faciliter le transport de votre télescope Smallest, le leste peut être retiré. Découvrez comment dans cette section.

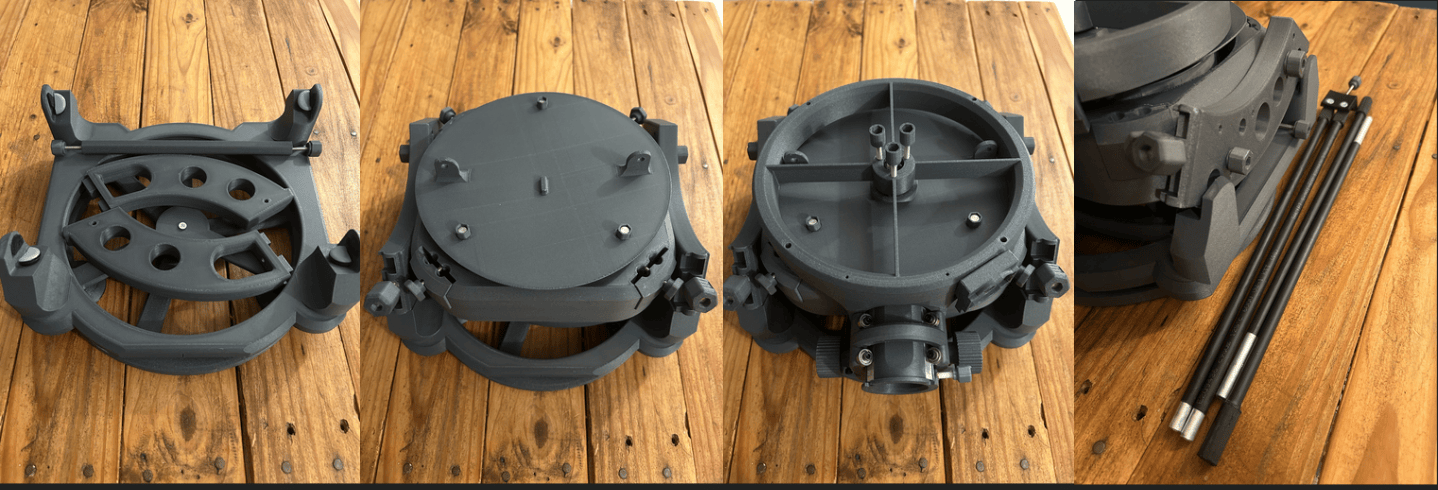

Rangement
Entre deux observations, rangez votre télescope Smallest à l'abri de la poussière et de l'humidité.
